ТУ 39-1038-85

Станция управления «Цикл-М» предназначена для управления и защиты технологического оборудования установки УДС-1М, осуществляющей механическую очистку от парафина насосно-компрессорных труб фонтанных, компрессорных и эксплуатируемых погружными электронасосами нефтяных скважин.

Область применения станции управления «Цикл-М» – предприятия нефтяной промышленности, добывающие нефть с большим содержанием парафина.

Схема станции управления «Цикл-М» включает:

• устройство формирования цикла очистки (ФЦО) - осуществляет формирование меток времени Тц (2, 4, 6 … 198ч), соответствующих требуемому циклу очистки скважины в автоматическом режиме управления;
• устройство контроля предельной нагрузки (КПН) - осуществляет формирование сигнала предельной нагрузки ПН, воздействующей на скребковую проволоку при подъеме скребка;
• устройство контроля глубины спуска (КГС) - осуществляет формирование сигнала нижнего положения НП и контрольного времени спуска или подъема Тконтр;
• устройство контроля верхнего положения скребка (КВПС) - осуществляет формирование сигнала верхнего положения ВП и обрыв датчика верхнего положения ОДВП;
• устройство управления (УУ) - через реверсивный магнитный пускатель обеспечивает ручной, полуавтоматический и автоматический режимы управления.

Климатическое исполнение – У, категория размещения – I по ГОСТ 15150-69 при температуре окружающей среды от -45 до +55 °С.

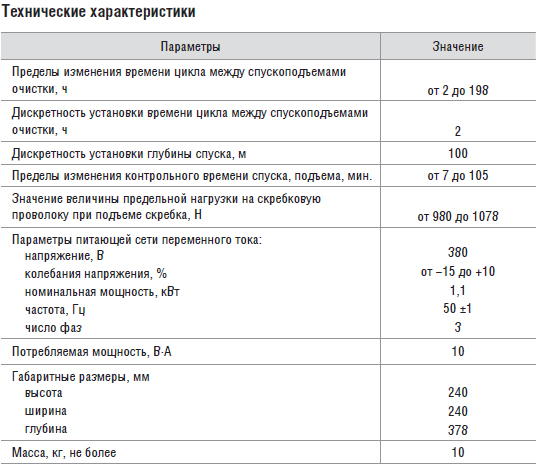

Основные функции:

• ручной, полуавтоматический и автоматический режимы управления спускоподъемом скребка;
• электрическую и технологическую защиту оборудования установки УДС-1М;
• учёт количества выполненных спускоподъемов.
