ТУ 4318-002-00137093-2003

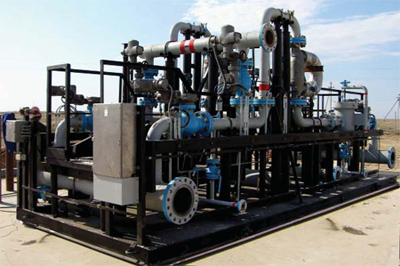

Система измерения количества и показателей качества нефти СИКН предназначена для автоматического коммерческого учёта нефти, путём измерения количества и физико-химических показателей качества перекачиваемой нефти.

СИКН работает в двух режимах: измерения и поверки.

Конструктивно СИКН состоит из:

• блоков измерительных линий (БИЛ) с фильтрами. В состав БИЛ входят рабочие измерительные линии: резервная и контрольная.
  По желанию заказчика возможно большее количество измерительных линий и соответственно блоков измерительных линий БИЛ).
  В состав БИЛ также входят: входной и выходной коллектор и линия для подключения ТПУ.
  На каждой измерительной линии находятся: электроприводные или ручные шаровые краны, фильтр, расходомер (массовый или турбинный).

• блока измерения показателей качества нефти (БИК). Основная задача БИК – формирование и выдача информации по плотности, влажности, давлению и температуре перекачиваемой нефти, а также ручной и автоматический отбор проб.

• блока трубопоршневой поверочной установки (блок ТПУ) или компакт прувера. Предназначен для поверки и контроля метрологических характеристик массовых расходомеров, для измерения давления и температуры нефти на входе и выходе ТПУ.

• узла регулирования расхода. Предназначен для регулирования расхода во время поверки массовых расходомеров или ТПР по стационарной или передвижной ТПУ.

• узла подключения передвижной ТПУ. Предназначен для подключения передвижной ТПУ с целью поверки стационарной ТПУ или массовых расходомеров;
• узла регулирования давления. Предназначен для регулирования давления на СИКН.
• устройства пробозаборного трубчатого или щелевого
• технического обеспечения системы обработки информации (СОИ). Обеспечивает функции сбора, обработки, вычисления и отображения информации о количественных и качественных показателях нефти, измеряемых первичными преобразователями.

Система измерения количества и показателей качества нефти СИКНС предназначена для автоматического учета сырой нефти, путем измерения количества и физико-химических показателей качества перекачиваемой нефти

В СИКНС, как правило, БИЛ и БИК объединены в одном блоке, а также отсутствует блок ТПУ, функции прочих узлов аналогичны СИКН.

В СИКН и СИКНС также предусмотрено:

• оснащение средствами измерения, контроля, сигнализации и управления технологическим оборудованием, входящих в ее состав;
• пожарная сигнализация, освещение, вентиляция и отопление внутри помещения для размещения технологических трубопроводов и операторной;
• система контроля и сигнализации загазованности на площадке СИКН или СИКНС;
• резервная измерительная линия.

В СИКН и СИКНС установлены шаровые краны и трубопроводы для дренирования жидкости с входного и выходного коллекторов, с измерительных линий, БИК, блока ТПУ. Дренаж нефти производится в дренажные емкости учтенной и неучтенной нефти.

Взрывобезопасность СИКН и СИКНС обеспечивается за счет использования серийно изготавливаемого электрооборудования с уровнями взрывозащищенности, соответствующими классам взрывоопасных зон.
