ТУ 39 – 014378 – 005 – 91

Блок БУС-4 предназначен для управления асинхронным электродвигателем с короткозамкнутым ротором привода станка-качалки, а также для защиты управляемого электропривода и технологического оборудования станка-качалки при аварийных режимах работы.

Область применения – нефтегазодобывающие предприятия.

Блок управления представляет собой металлический шкаф, предназначенный для эксплуатации на открытом воздухе. По всему периметру двери шкафа имеется уплотнение, плотное прилегание которого обеспечивается замком.

Аппаратура, входящая в блок, монтируется на металлической панели.

На левой боковой стенке установлены: четырех полюсная розетка на ток до 25А и напряжение 380В для подключения переносного электрифицированного инструмента, узел включения автоматов для подачи напряжения 380В.

На верху передней стенки расположена панель управления с элементами управления (кнопки ПУСК, СТОП, кнопка съема аварии КСУ, переключатель режимов).

Кабельные выводы осуществляются через сальники, расположенные в днище шкафа.

Блок БУС-4 управляет электродвигателем станка-качалки в ручном, автоматическом и программном режимах.

Во всех режимах обеспечивается защитное отключение электродвигателя станка-качалки при:

• обрыве фазы, ремней, штанг;
• максимальных перегрузках;
• повышении или понижении давления в выкидном трубопроводе.

В автоматическом режиме обеспечивается самозапуск электродвигателя станка-качалки через установленное время самозапуска после восстановления напряжения сети, если был перерыв в снабжении электроэнергией.

В программном режиме обеспечивается включение и отключение станка-качалки согласно заданной программе.

Связь с верхним уровнем управления станка-качалки может осуществляться при помощи протокола обмена или с помощью дискретных/аналоговых сигналов.

В зависимости от мощности электродвигателя блок БУС-4 имеет два исполнения:

• БУС-4-00 – для управления двигателем станка-качалки мощностью до 30 кВт;
• БУС-4-01 – для управления двигателем станка-качалки мощностью до 55 кВт.

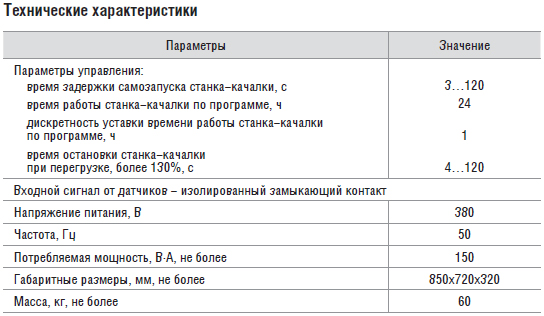

При эксплуатации температура окружающего воздуха от -40 до +40 ° С.

Климатическое исполнение – У1,УХЛ1, категория размещения – I по ГОСТ 15150-69 при температуре окружающей среды от -50 до +50 °С.
