ТУ 39-1043-85

Установка УРГ-Л применяется на нефтедобывающих предприятиях для распределения рабочего агента (газа) по газлифтным скважинам и осуществления контроля и управления расходом газа, стабилизации и регистрации расхода газа по скважинам.

Состав установки:

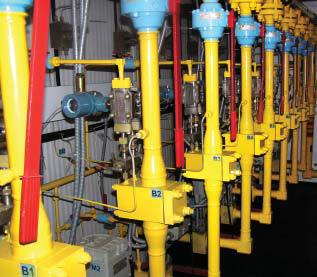

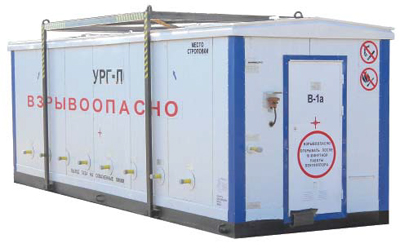

  • технологический блок, в котором размещена система технологических трубопроводов с запорной арматурой, регулирующими клапанами, измерительными приборами;

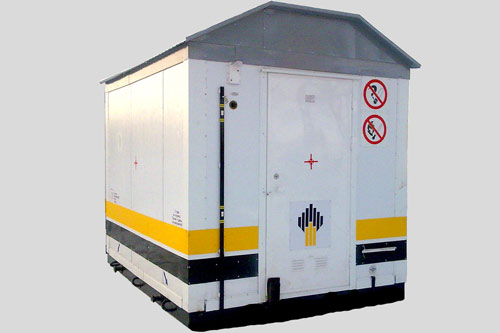

  • аппаратурный блок, в котором размещена станция управления УРГ-Л, выполненная на контроллере ROC 809 компании Emerson process Management (США).

Основные функции:

  • прием и распределение газа по скважинам;
  • измерение давления, температуры и перепада давления газа на диафрагме для вычисления расхода газа в общем коллекторе и скважинных линиях;
  • вычисление расхода газа в общем коллекторе, скважинных линиях с занесением в базу данных, а также отображение всех измеренных и вычисленных параметров установки на мнемосхеме пульта оператора;
  • архивирование данных по расходу газа в общем коллекторе и скважинных линиях, графическое отображение на пульте оператора;
  • ПИД-регулирование расхода газа по уставкам, заданным с пульта оператора или «верхнего уровня»;
  • наличие 2-х режимов регулирования расхода газа: «Режим I» – основной, «Режим II» – резервный, устанавливается при дефиците газа;
  • автоматическое переключение установки на режим II при снижении давления газа в общем коллекторе;
  • распределение химреагентов по скважинам;
  • закрытие скважинной линии при аварийном давлении;
  • сигнализацию аварийного состояния при изменении давления и температуры газа в общем коллекторе, давлении газа в скважинных линиях за установленные пределы с указанием номера скважины;
  • автоматическое закрытие электрозадвижки на общем коллекторе при аварийном снижении или повышении давления газа, увеличении его концентрации в технологическом блоке, возникновении пожара;
  • связь с «верхнем уровнем» по интерфейсу RS-232:
    • передача текущих и аварийных параметров установки с отображением на мнемосхеме диспетчерского пункта,
    • чтение архива по расходу газа;
    • прием и изменение уставок ПИД-регулирования, защиты и аварийной сигнализации.

Данные сертификатов, лицензий.

Сертификат соответствия №РОСС RU.АЯ36.В28456
