ТУ 4318-013-00137093-2003

Щиты и шкафы приборные предназначены для размещения в них приборов для контроля технологических параметров (давления, разрежения), применяются на нефтеперекачивающих станциях и других технологических объектах добычи и транспорта нефти.

Щиты и шкафы позволяют размещать в них:

• приборы для контроля и управления технологическими процессами;
• трубные проводки с запорной арматурой;
• клеммные коробки.

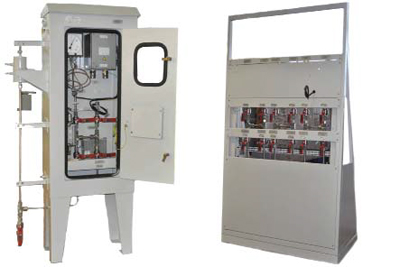

Виды исполнений:

• щит приборный напольный ЩПП;
• щит приборный настенный ЩПС;
• шкаф приборный ШП;
• шкаф приборный утепленный ШПУ;
• шкаф приборный обогреваемый ШПО.

Щиты и шкафы могут изготавливаться как в комплекте с клеммными коробками и установленными приборами, так и без них. Установка и порядок комплектации щитов и шкафов клеммными коробками и приборами оговаривается при заказе.

Передняя часть щитов закрывается лицевыми панелями. По желанию заказчика лицевые панели могут не устанавливаться.

Крепление щитов осуществляется анкерными болтами.

В двери шкафа имеется окно для обеспечения возможности наблюдения за показывающими приборами без открывания двери.

Контролируемая среда – нефть, масло, вода, воздух.

Контролируемые параметры – давление, разрежение.

Климатическое исполнение и категория размещения по ГОСТ 15150:

• для щитов – УХЛ4.1
• для шкафов – УХЛ1

Данные сертификатов, лицензий

Сертификат соответствия № РОСС RU.АЯ36.Н24434.
Разрешение Федеральной службы по экологическому, технологическому и атомному надзору № РРС 00-30644.
